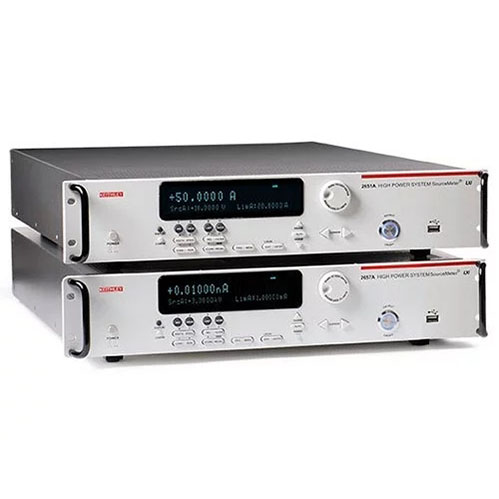

2657A高功率數字源表
2657A高功率數字源表是吉時利公司推出的一款專為高壓、大功率半導體器件測試設計的精密儀器。它集高電壓源、大電流源、高精度測量及快速瞬態捕獲功能于一體，支持最大
2657A高功率數字源表的詳細資料
2657A高功率數字源表是吉時利公司推出的一款專為高壓、大功率半導體器件測試設計的精密儀器。它集高電壓源、大電流源、高精度測量及快速瞬態捕獲功能于一體，支持最大3000V電壓和120mA電流輸出，同時具備1fA電流和100nV電壓的高分辨率測量能力。2657A還內置了強大的測試軟件，便于用戶進行自動化測試和數據分析，是功率半導體器件研發、生產和測試領域的好的選擇。
1、產品概述：
產品簡介：2657A是一款高電壓、高功率、低電流源測量單元（SMU），專為高壓電子和功率半導體器件的特征分析與測試設計。
品牌與系列：屬于吉時利（Keithley）公司的2600A系列產品，具有業界最高的功率和最佳的低電流性能。
2、技術特點：
高功率與高精度：能夠提供或吸收高達180W的直流或脈沖電源（±3000V@20mA，±1500V@120mA），具有1fA的低電流分辨率。
雙高速ADC：采用雙22位積分式ADC和雙18位高速ADC，支持電壓和電流的全同時特征分析，采樣速度可達每點1μs。
多功能集成：單臺儀器集成了精密電源、電流源、DMM、任意波形發生器、電壓或電流脈沖發生器、電子負載和觸發控制器。
3、測量模式：
數字式測量模式：實現高達1μs的采樣速度，適用于快速變化的瞬態特性分析。
積分式測量模式：利用雙22位積分式ADC實現更精確的電壓與電流測量，適用于穩態特性分析。
4、靈活性與擴展性：
TSP?技術：支持TSP? Express特征分析軟件，易于與其他2600A系列儀器系統集成。
TSP-Link?技術：通過TSP-Link?技術，2657A可與其他2600A系列儀器連接，構成最大32個節點的集成式系統，支持并行測試執行和精確定時。
5、典型應用：
功率半導體測試：用于二極管、FET、IGBT等功率半導體器件的特征分析與測試。
復合材料與器件：適用于GaN、SiC等復合材料的特征分析。
高壓測試：支持高達3kV的擊穿與漏流測試，以及亞毫秒瞬態特征分析。
6、配件與附件：
標準附件：包括數字I/O與互鎖接頭、TSP-Link/以太網線、文檔CD光盤等。
可選附件：如低壓互連模塊、保護模塊、機架安裝套件、高壓三軸線等，滿足不同測試需求。
7、測試夾具：
8010高功率器件測試夾具：為高達3000V或100A下帶封裝的高功率器件的測試提供安全和方便的連接，支持雙端、三端甚至四端或五端器件的特征分析。
8、技術規格：
電壓與電流精度：提供了詳細的電壓和電流精度指標，包括源測量量程、編程分辨率、精度等。
觸發與同步：具有快速的觸發和同步功能，確保多通道測試的精確性和一致性。
9、軟件支持：
TSP Express軟件：無需編程或安裝其他軟件即可快速執行常見I-V測試。
Test ｓｃｒｉｐｔ Builder：用于編輯、運行和管理TSP腳本的集成式開發環境，支持自定義測試腳本的創建和運行。
10、一般特性與安全性：
電源與冷卻：支持100V到250V交流電源，采用強迫風冷方式散熱。
安全性與認證：符合歐盟EMC指令和低壓指令，ETL列出（待確認），確保用戶安全。
11、售后服務：
質保期：提供一年的質保期。
校準周期：建議每年進行一次校準，確保測試結果的準確性。
12、市場定位與應用前景：
目標市場：針對研發、生產測試和可靠性環境，滿足高壓電子和功率半導體器件測試的需求。
應用前景：隨著半導體技術的不斷發展，2657A將在功率半導體測試領域發揮越來越重要的作用。
總結：
吉時利2657A高功率數字源表是一款集高精度、高功率、多功能于一體的測試儀器，專為高壓電子和功率半導體器件的特征分析與測試設計。其雙高速ADC、靈活的測量模式、強大的擴展性以及豐富的軟件支持，使其在各種測試場景中都能表現出色。同時，吉時利公司提供的完善售后服務和配件選項，也為用戶提供了極大的便利。隨著半導體技術的不斷進步和應用領域的不斷拓展，2657A將在未來發揮更加重要的作用。
