2025-07-02
Fluke聲波成像儀在風力發電場風機檢測的詳細應用過程。
在風力發電場中,風機作為核心發電設備,長期處于高空、強風、高濕度等復雜惡劣環境下運行,內部電氣設備與機械部件極易出現故障,其中局部放電、氣體泄漏等問題不僅影響發電效率,還可能引發安全事故。Fluke聲學成像儀憑借先進技術,為風機檢測提供了高效精準的解決方案,以下將詳細呈現其在風力發電場風機檢測中的具體應用過程。
一、檢測前期準備

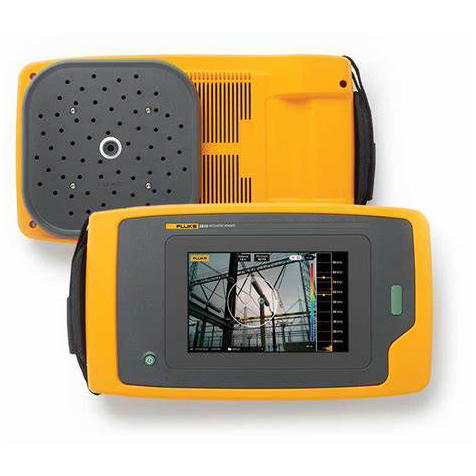

在使用 Fluke聲學成像儀對風機進行檢測前,運維人員需做好充分準備工作。首先,根據風機的型號、結構以及運行狀況,選擇合適型號的 Fluke聲學成像儀,如 ii915C 等適用于電氣設備局部放電檢測的型號 。同時,對成像儀進行全面檢查和校準,確保 202 個數字式 MEMS 麥克風陣列、7英寸 LCD 顯示屏、數據處理系統等各部件正常運行,保證檢測數據的準確性和可靠性。
運維人員還需制定詳細的檢測計劃,規劃檢測路線,明確對風機內部變流器、發電機、齒輪箱、電纜接頭等關鍵部位的檢測順序和重點。此外,準備好安全防護裝備,如安全帽、安全帶、防滑鞋等,由于風機檢測需在高空作業,安全防護措施必不可少。
二、風機設備檢測
(一)變流器檢測
到達風機內部變流器檢測位置后,運維人員啟動Fluke聲學成像儀,將其調整至局部放電檢測模式。成像儀的202個數字式 MEMS 麥克風陣列迅速開始工作,以極高的靈敏度捕捉變流器運行過程中產生的聲波信號。這些麥克風如同精密的 “探測器”,即使是極其微弱的局部放電產生的超聲波頻段信號,也能被精準采集。
隨著成像儀對變流器的掃描,SoundMap?技術開始發揮作用。它將接收到的聲波信號轉化為直觀的聲像圖,并與變流器的高分辨率可見光圖像疊加顯示在7英寸 LCD 顯示屏上。運維人員通過觀察顯示屏,能夠清晰地看到變流器的外觀結構,同時異常聲波對應的位置會以明顯的顏色或亮度變化呈現。當發現某一功率模塊連接部位出現不同于周圍區域的顏色高亮顯示時,初步判斷該位置可能存在局部放電現象。
(二)其他關鍵部位檢測
完成變流器檢測后,運維人員按照檢測計劃,依次對發電機、齒輪箱、電纜接頭等部位進行檢測。在檢測發電機時,成像儀同樣通過麥克風陣列采集聲波信號,對于發電機繞組、軸承等容易產生局部放電或異常振動噪聲的部位重點掃描。若檢測到異常聲波,成像儀會快速定位并在顯示屏上清晰標注。
對于齒輪箱,由于其內部齒輪嚙合、軸承轉動等部件運行時會產生正常的機械噪聲,F(xiàn)luke聲學成像儀需憑借先進的 AI 算法對采集到的聲波信號進行深度分析。算法通過對聲波的頻率、強度、相位等特征進行運算,區分正常運行噪聲與異常噪聲,精準定位齒輪磨損、軸承故障等問題產生的異常聲波源。
在電纜接頭檢測中,成像儀能夠快速掃描電纜接頭的連接部位,一旦檢測到因接觸不良、絕緣老化等原因?qū)е碌木植糠烹姰a(chǎn)生的聲波信號,便會通過SoundMap?技術在圖像上清晰顯示出放電位置,幫助運維人員及時發現潛在隱患。
三、數據分析與故障診斷
當完成對風機各關鍵部位的檢測后,F(xiàn)luke聲學成像儀內置的強大數據處理系統開始對采集到的所有聲波數據進行分析。對于疑似局部放電的信號,成像儀的PDQ?模式發揮關鍵作用。該模式集成了機器學習模型,能夠?qū)⒕植糠烹娐暡ㄞD(zhuǎn)化為直觀的視覺圖像,自動識別放電類型,如電暈放電、沿面放電、內部放電等。
以變流器檢測中發現的異常部位為例,PDQ?模式對該部位的聲波信號進行深入分析,通過機器學習模型對大量歷史數據和特征的學習,判斷此次放電屬于沿面放電類型。同時,基于算法對放電信號的特征參數進行評估,得出故障發生的概率為 55%。運維人員根據成像儀提供的詳細分析結果,結合風機的運行歷史和維護記錄,進一步確定故障的嚴重程度和可能產生的影響。
四、故障處理與后續監測
根據數據分析得出的故障診斷結果,運維團隊迅速制定維修計劃。針對變流器功率模塊連接部位的沿面放電問題,首先安排風機停機,然后專業維修人員對該部位進行拆解檢查。經檢查發現,是連接部位的絕緣墊片老化破損,導致在高電壓作用下出現沿面放電現象。維修人員更換新的絕緣墊片,并對連接部位進行重新緊固和絕緣處理。
完成故障修復后,運維人員再次使用 Fluke聲學成像儀對該部位進行檢測,確認局部放電現象消失,確保維修效果。同時,將此次檢測和維修的數據記錄到風機的維護檔案中,為后續的運維工作提供參考。
在后續的風機運行過程中,運維人員會定期使用 Fluke聲學成像儀對風機進行巡檢,持續監測各關鍵部位的運行狀態。通過長期的數據積累和分析,建立風機運行狀態的趨勢模型,提前預測潛在故障,實現從被動維修到主動預防的轉變,保障風力發電場風機的安全穩定運行,提高發電效率和經濟效益。
Fluke聲學成像儀在風力發電場風機檢測中,通過科學嚴謹?shù)臋z測流程、先進的技術手段和強大的數據分析能力,為風機的健康運行提供了全面保障,在風電行業的設備維護領域發揮著不可或缺的重要作用。
![]() |
||||
|
||||
![]() |
